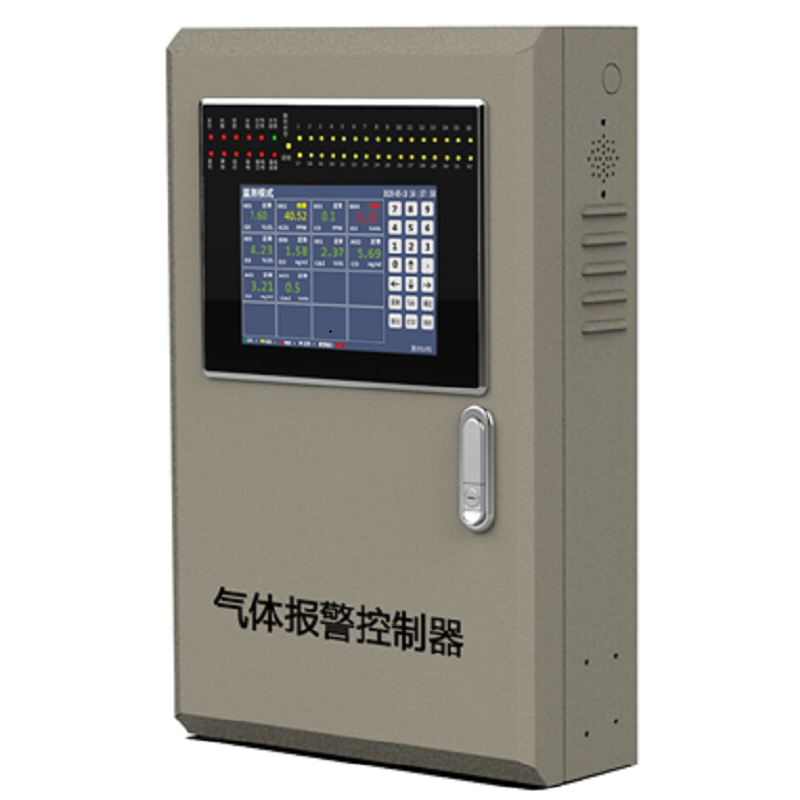

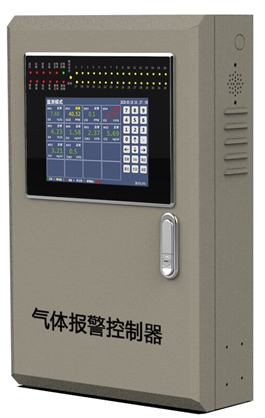

氣體帶存儲觸摸屏報警控制器主機
簡要描述：氣體報警控制器是一種氣體濃度監測和泄漏集中報警控制器，電源由市電電網或蓄電池直接供電。本報警控制器接收RS485信號和4-20mA，暫時只能接收本公司新款在線檢測儀輸出的RS485信號，若需要接入其他廠家的標準RS485信號請聯系我公司進行確認。一臺氣體報警控制器可接入255路總線制RS485輸出氣體探測器或8路4-20mA輸出氣體探測器，更多輸入通道可訂制。
產品型號：JSA3000- 廠商性質：
- 更新時間：2024-09-06
- 訪 問 量：1055
氣體帶存儲觸摸屏報警控制器JSA3000
一、概述
氣體報警控制器是一種氣體濃度監測和泄漏集中報警控制器，電源由市電電網或蓄電池直接供電。本報警控制器接收RS485信號和4-20mA，暫時只能接收本公司新款在線檢測儀輸出的RS485信號，若需要接入其他廠家的標準RS485信號請聯系我公司進行確認。一臺氣體報警控制器可接入255路總線制RS485輸出氣體探測器或8路4-20mA輸出氣體探測器，更多輸入通道可訂制。
二、特點
1、采用高速、高集成的微處理系統，標準ARM架構內核，高性能，低功耗；
2、采用Linux 、uC/OS實時操作系統，模塊化設計，軟件架構標準，集成化程度高，運行速度快，穩定性好；
3、高清超大9寸液晶觸摸屏，分辨率高，視覺效果佳；
4、工業級UI設計，多種顯示模式，圖文結合，大字體顯示，交互性友好；
5、豐富的功能快捷鍵、數字鍵盤、無線手操器及觸摸按鍵，操作方便簡單；
6、支持多級權限用戶管理，菜單密碼保護；
7、最多支持255通道輸入，32路繼電器輸出，32路4-20mA輸入輸出；系統級聯最大支持1000以上輸入通道。
8、強大的數據統計分析，報警，故障智能排序，總數累計；
9、大容量數據記錄存儲、查詢，容量可以無限制增加，數據導出靈活；
10、支持?jǐn)?shù)據記錄打印，可內置或外置打印機；
11、控制器可對探頭進行零點，跨度校準及參數設置；
12、通道屏蔽，報警延時等特色功能，應用方便；
13、繼電器輸出配置靈活多變，輕松實現一對多，多對一；
14、接口兼容性強，支持RS485、RS232，RJ45（網口）等，
15、支持藍牙、LoRa、GPRS、WIFI、433M等無線通訊接口；
16、組網靈活，支持總線和4-20mA混合組網；
17、可靠性高，多級防護措施，具有浪涌，脈沖群及靜電保護；
18、支持市電220V供電及24V蓄電池備用供電，無縫切換；
19、支持其它如壓力、液位、溫濕度、風速，風向等變送器接入；
20、依照可燃報警控制器GB 16808－2008標準設計；
21、防護等級IP65；
三、技術特性
（1）電源：AC220V（內置有AC220V轉24VDC開關電源）或24V蓄電池
2）功耗：小于 15W
3）測量范圍：與連接的探測器同步
4）安裝方式：壁掛式
5）報警設定：依據在線檢測儀可自由設定，一路探頭可控制三組繼電器
6）輸入信號；RS485/4-20mA
7）報警方式：聲光報警
8) 輸出信號：RS485、4-20mA輸出，其中4-20mA輸出為選配功能。本控制器一共8組常規繼電器，一組公用繼電器，都是常開/常閉無源觸點輸出，可擴展為32路，所有繼電器規格為（AC125V/12A、AC277V/10A）
9) 溫度：-20~70℃,濕度:0~95%RH
四、工作原理、結構、尺寸及面板介紹
4.1 控制器的工作原理
報警控制器的CPU循環檢測探測器的工作狀態，當探測器監測到環境的氣體濃度超過報警設定值時控制器發出聲、光報警并根據設置輸出聯動控制信號。
4.2 控制器的結構
本產品采用壁掛式結構，先將掛墻結構件固定在墻上適當位置，連接好電源線、信號線、輸出控制線，再將控制器掛在結構件上。

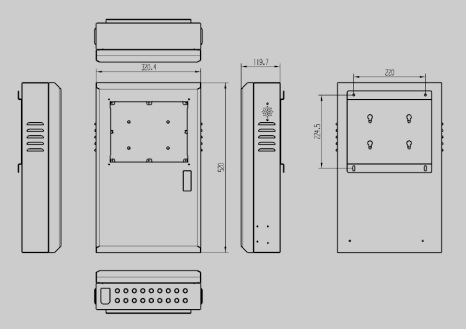

4.3 控制器的機箱外形尺寸
機箱尺寸：約520*320*120mm（長*寬*高）。

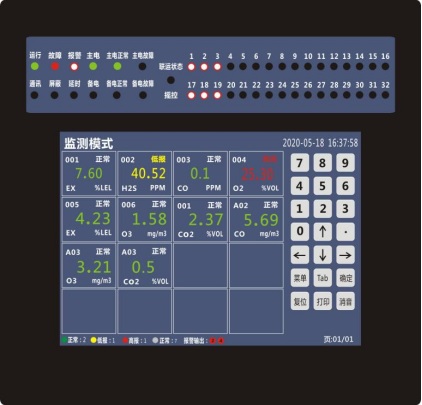

4.4 控制器面板介紹

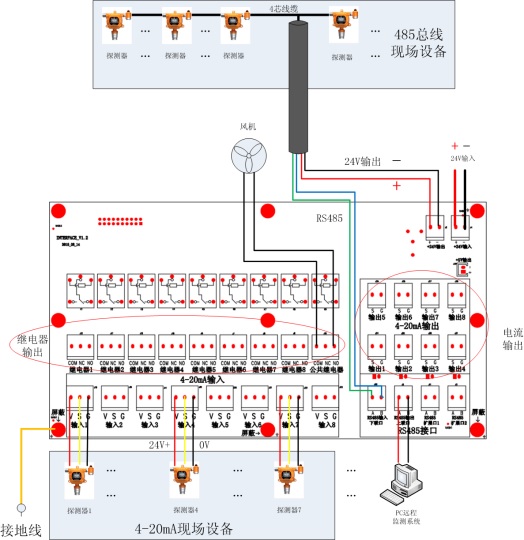

五、連接示意圖

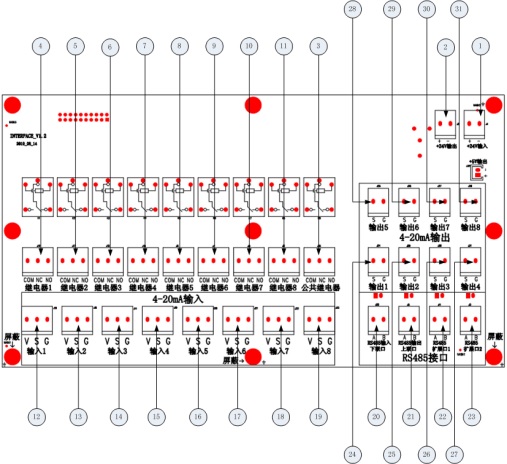

六、接線端子說明
① 24VDC電源輸入接口
② 24VDC電源輸出接口
③ 公共常開/常閉無源觸點OUT0
④ 常規常開/常閉無源觸點OUT1
⑤ 常規常開/常閉無源觸點OUT2
⑥ 常規常開/常閉無源觸點OUT3
⑦ 常規常開/常閉無源觸點OUT4
⑧ 常規常開/常閉無源觸點OUT5
⑨ 常規常開/常閉無源觸點OUT6
⑩ 常規常開/常閉無源觸點OUT7
? 常規常開/常閉無源觸點OUT8
? 探測儀4-20mA 輸入端子1
? 探測儀4-20mA 輸入端子2
? 探測儀4-20mA 輸入端子3
? 探測儀4-20mA 輸入端子4
? 探測儀4-20mA 輸入端子5
? 探測儀4-20mA 輸入端子6
? 探測儀4-20mA 輸入端子7
? 探測儀4-20mA 輸入端子8
? 探測儀485信號輸入端子
21 報警控制器485信號輸出端子
22 485信號擴展口1
23 485信號擴展口2
注意：380V風機接繼電器無源觸點進行控制時，必需加中轉繼電器。
